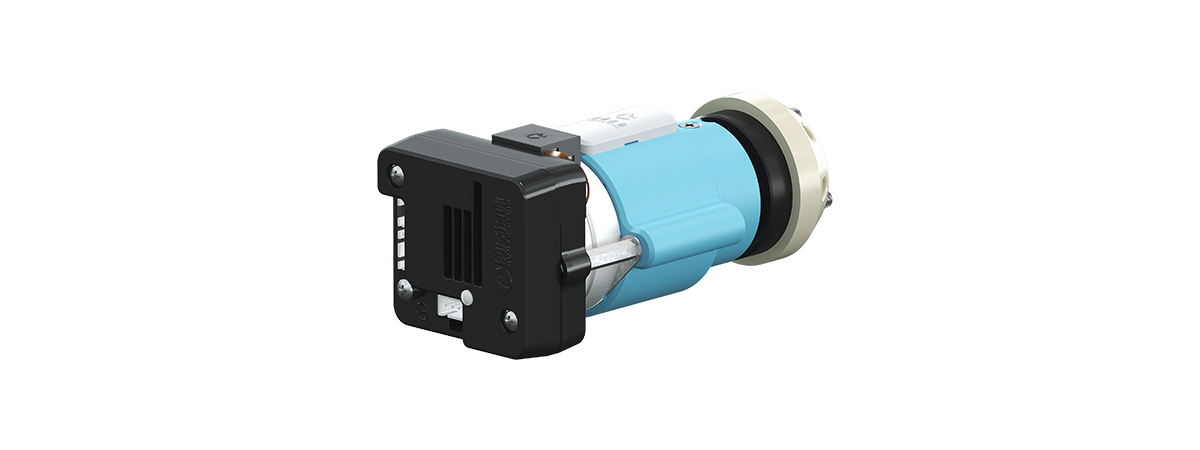

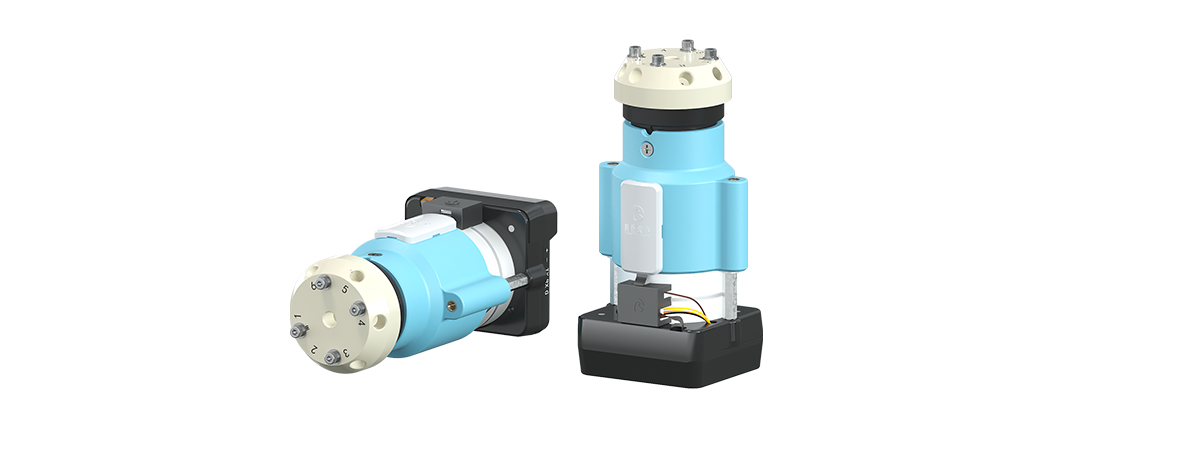

Smart SV-04多通道切换阀_工业注射泵_多通道切换阀

详细参数

通道数	6/8/10通道
流道直径	1.2mm
端口至端口容积（死体积）	27.5μl
转子槽容积（死体积）	5.41μl
触液材质	PCTFE、蓝宝石
耐压	气压：0~0.3Mpa / 水压：0~0.08Mpa
阀头过液温度	0~150℃
管路接口	1/4-28UNF内螺纹
切换时间	≤4s/圈
最大驱动力/扭力	4N/m
通信接口	RS232/RS485总线：9600bps/19200bps/ 38400bps/57600bps/115200bps
设备地址及参数设置	通信接口
适用电源	DC24V/1A
最大功率	24W
工作环境温度	温度：0℃~50℃ 相对湿度：＜80% 无冷凝状态
设备重量	0.437Kg

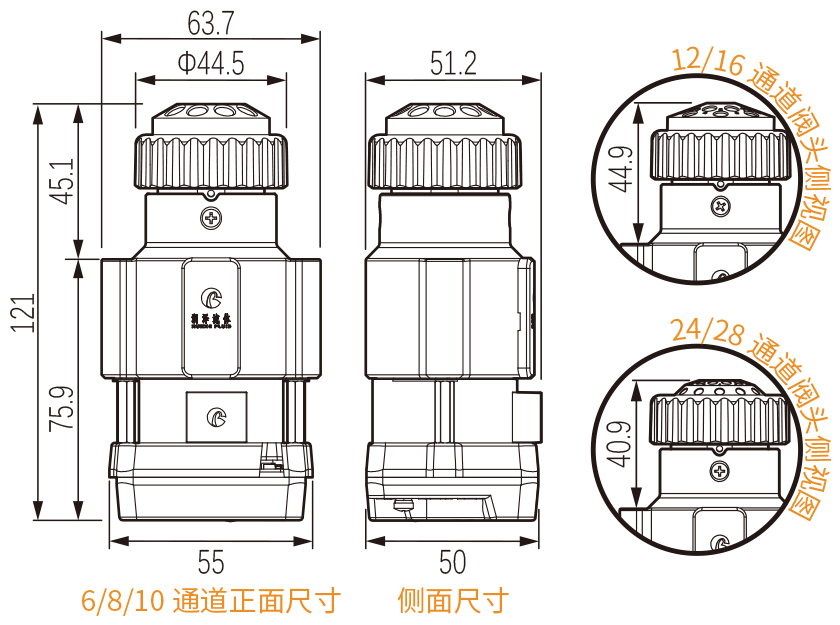

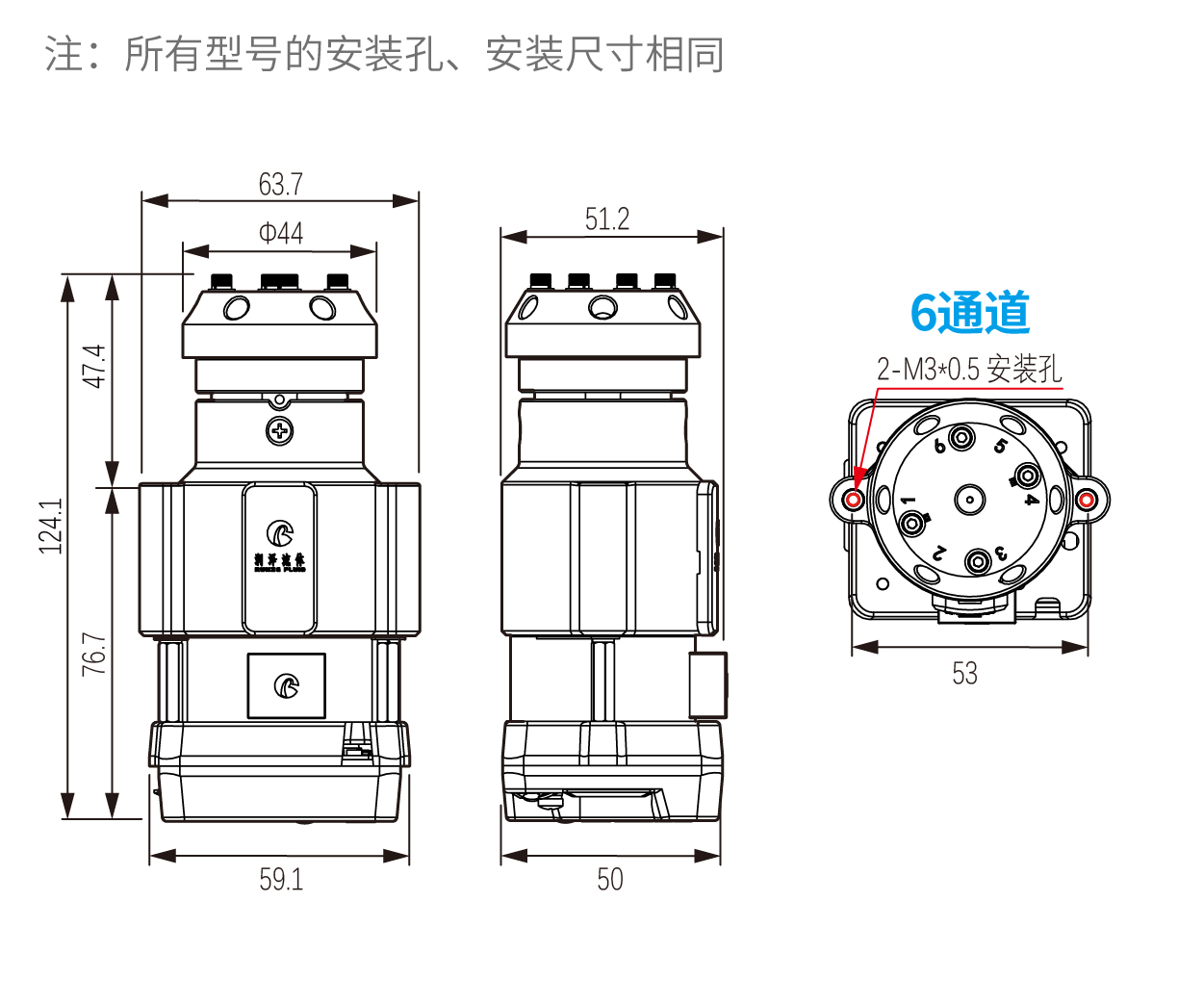

产品尺寸（mm）

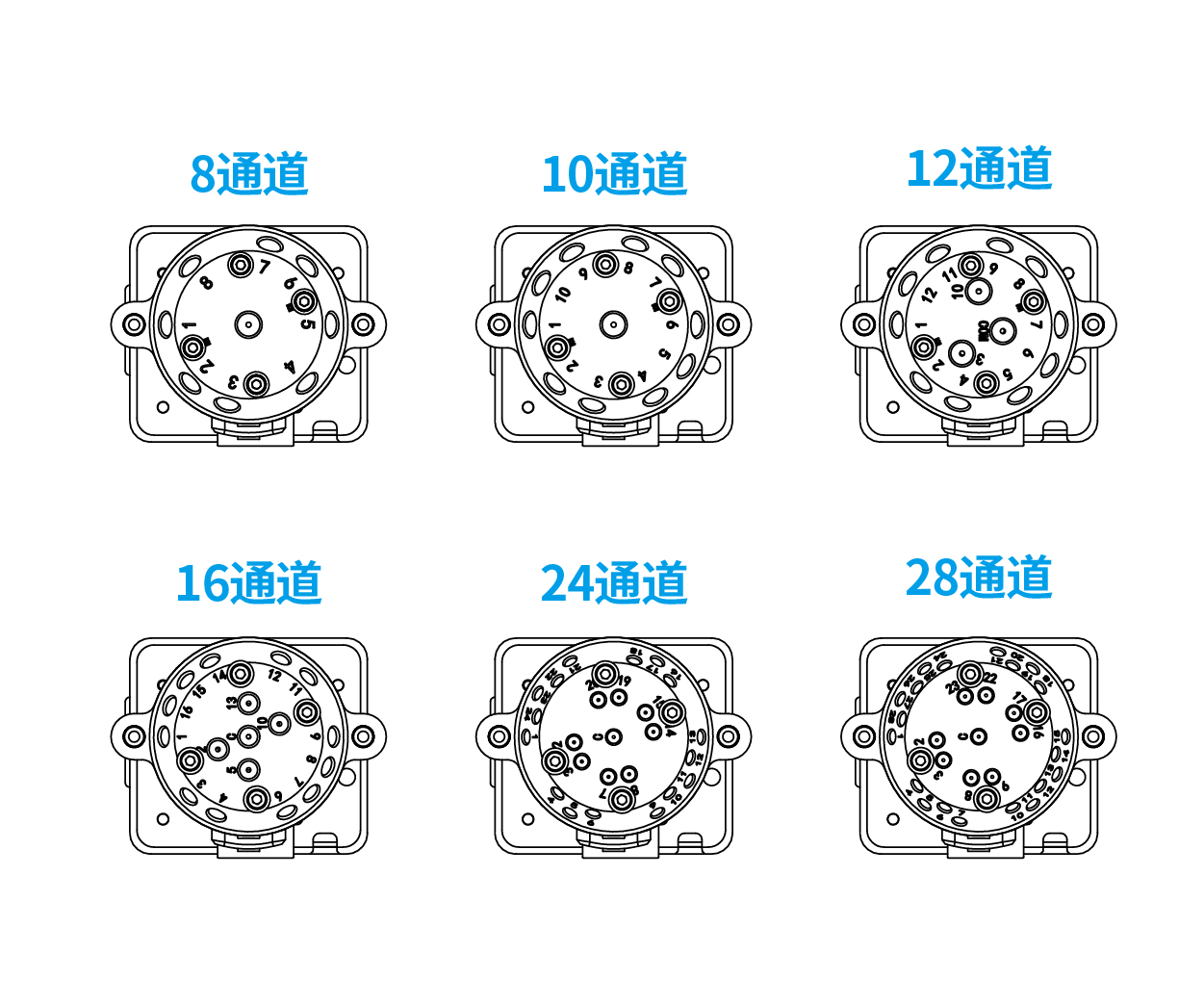

中心孔为公共通道，可由转子进行多通道位的切换，流程图如下
SV-07 6通.gif SV-07 8通.gif SV-07 10通.gif

1、流体通道：阀内的流体介质仅与两个部件接触：PCTFE通道和蓝宝石阀芯。确保提供完全非金属、耐腐蚀、耐高温、耐磨的通道；

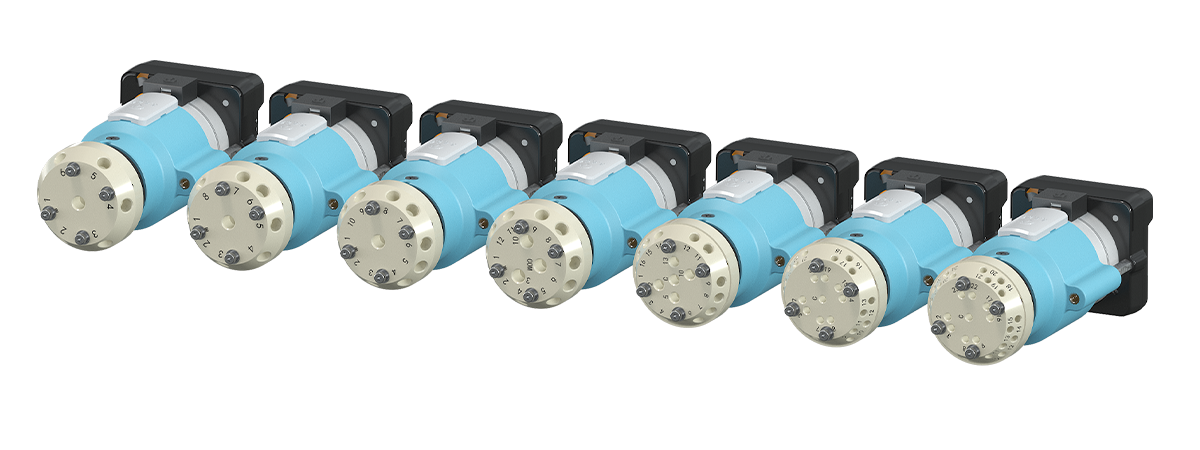

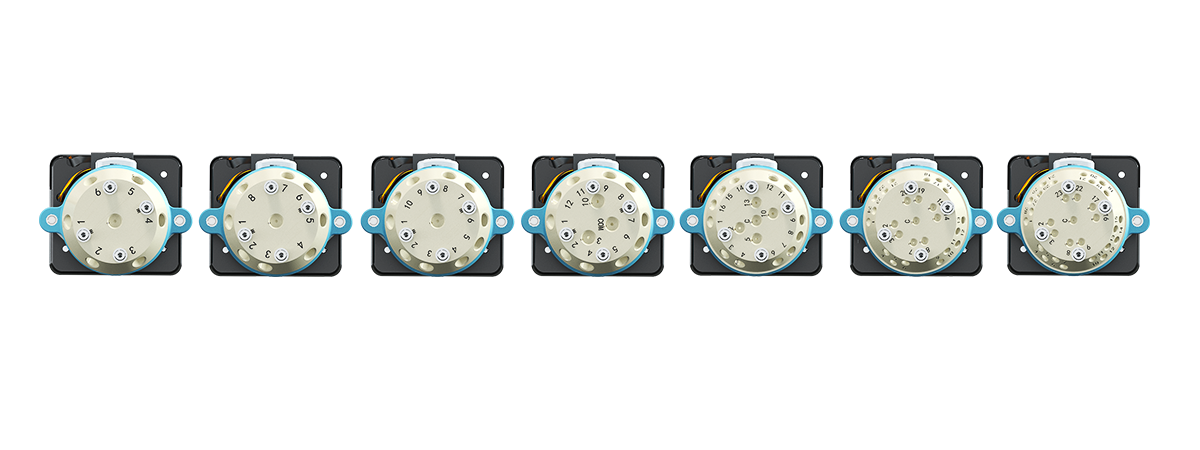

2、流路配置：提供6/8/10多种通道阀头，1.2mm通径，满足不同行业及工况的需求，还可根据用户需要定制相对应的阀芯流道，任意组合应用以适应各种复杂的流路

3、OEM方案：润泽切换阀专门为OEM客戶设计，其流路配置能满足各种最常见的应用，典型的无交叉污染流路方案已申报专利，广泛应用于各种分析行业，并可为客户不同需求提供整体的流路解决方案；

4、复位状态：本款切换阀均为逆时针方向复位(复位方向不可更改)，复位后转子槽位于1号孔和最大号孔之间，此时中心孔与其他孔位均不通。
